UPS(UNINTERRUPTIBLE POWER SUPPLY : 무정전 전원장치)란

상용전원에 발생되는 각종 전원의 장애를 양질의 전원으로 바꾸어서 중요한 부하에 정전 없이 주어진 방전시간동안 연속적으로 정전압, 정 주파수의 전원을 공급하는 장치를 말합니다 .

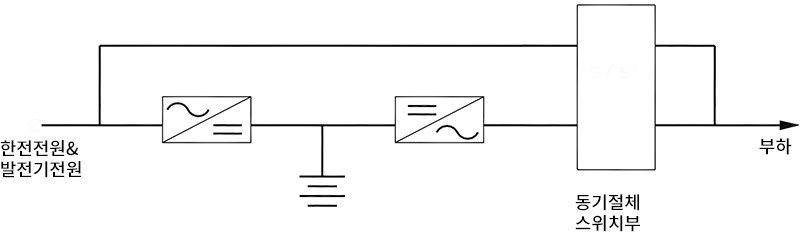

· 정류기/충전기 : 한전 교류 전원 또는 발전기 전원을 공급받아 직류 전원으로 바꾸어 주는 장치

· 인버터부 : 직류 전원을 부하에 적합한 양질의 교류 전원으로 바꾸어 주는 장치

· 동기절체 스위치부 : 인버터 과부하 및 이상시 예비 상용전원 라인으로 절체시켜주는 스위치부

· 축전지 : 정전시 인버터부에 직류전원을 공금, 부하 설비에 무정전으로 전원을 공급하는데 필요함

UPS의 사용목적

안정된 상태에서 수초이상 지속적으로 정격전압보다 수십 퍼센트 크거나 작은 Over Voltage 혹은 Under Voltage 가 발생하게 되면 전원에 연결된 전 장비의 예열을 유발시켜 장비의 수명을 단축시키거나 시스템 에러 발생요인으로 작용합니다. Seg과 Surge는 수 사이클 이내의 시간동안 정격전압보다 훨씬 낮거나 높은 전압변등으로써 컴퓨터 메모리의 유실이나 전송중인 데이터에 에러를 발생시킵니다. Impulse는 매우 짧고 파형을 심각하게 왜곡시키는 높은 전위의 과도현상으로 수 usec에서 수 msec까지 지속되며 수백 Volt까지 상승하는 불규칙 노이즈로써 통상은 그 징후를 감지하기 힘들지만 일단 발생하게 되면 부품 성능 저하 및 시스템의 Shutdown을 유발시키게 됩니다. 마지막으로 수 싸이클에서 수시간까지 지속되는 정전이 발생하게 되면 시스템의 동작불능 상태에 도달하게 되어 시간적으로 경제적으로 막대한 손해를 입게 되기 때문에 양질의 전원 공급을 하기 위해선 이 시스템을 적용해야 합니다.

정상 시 운전

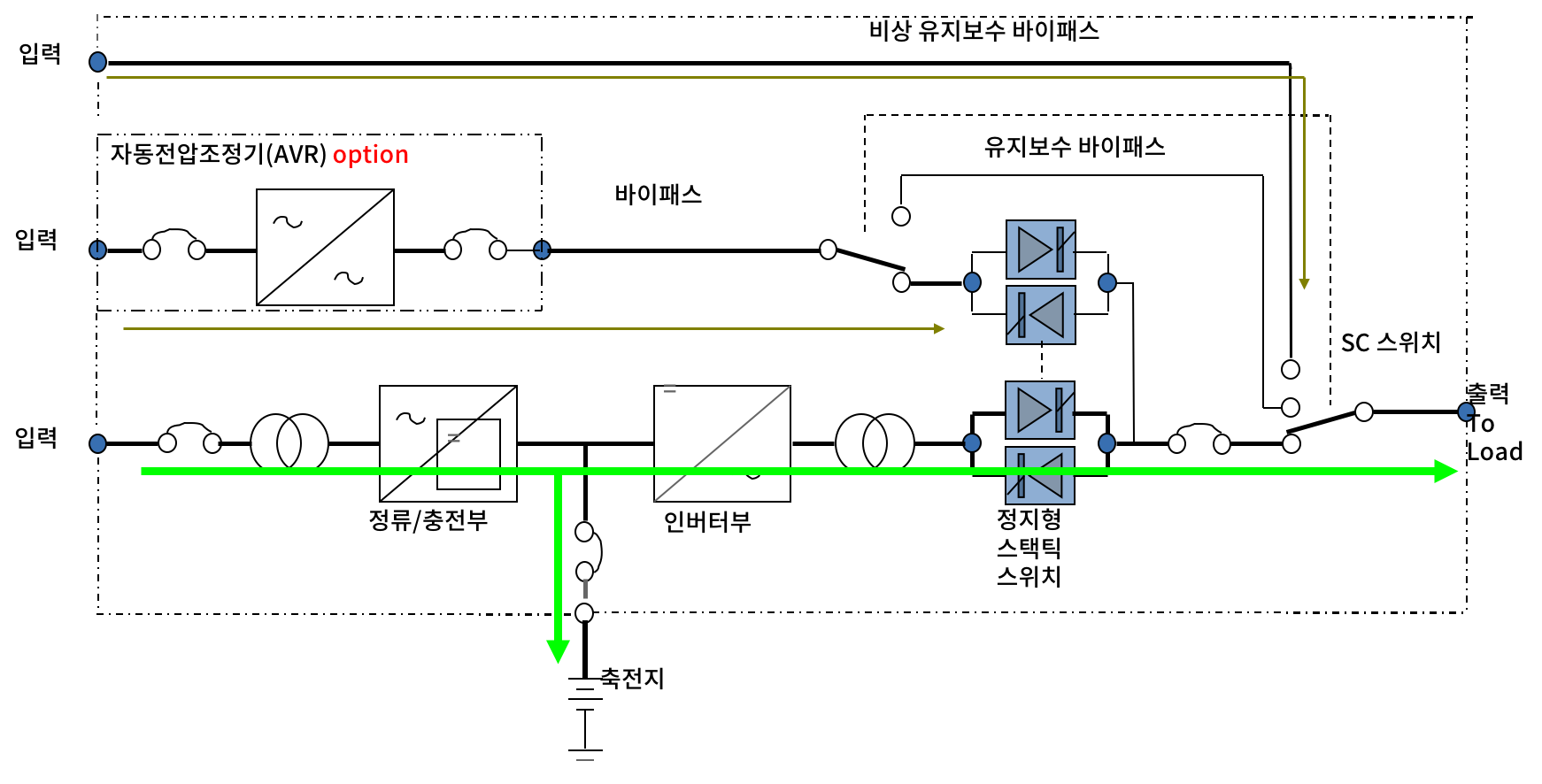

상용 또는 예비전원을 공급받는 정류 및 충전부는 교류를 직류로 변환하여 인버터부에 공급하고 동시에 축전지를 자동 충전하며 인버터부는 자체발진으로 상용전원과 동기된 교류로 변환하여 부하에 안정된 교류전력을 공급한다.

정전 시 운전

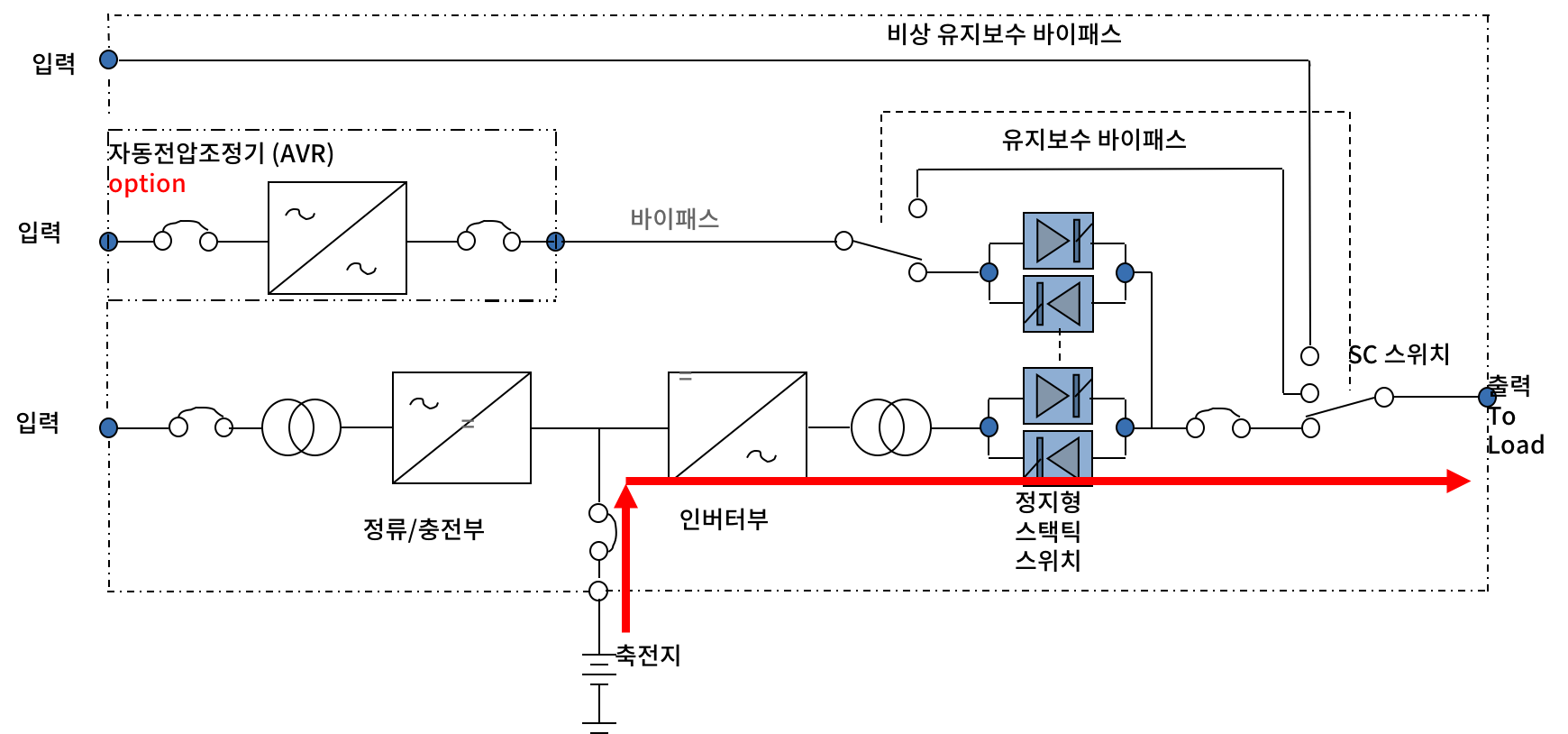

상용전원이 차단되면 평상시 정류 및 충전부에 의해 충전되었던 축전지에서 직류를 인버터에 무순단으로 공급하며, 인버터에 의해 무정전 상태의 지정된 정전 보상시간 동안 인버터의 자체발진으로 안정된 교류출력을 부하에 공급한다.

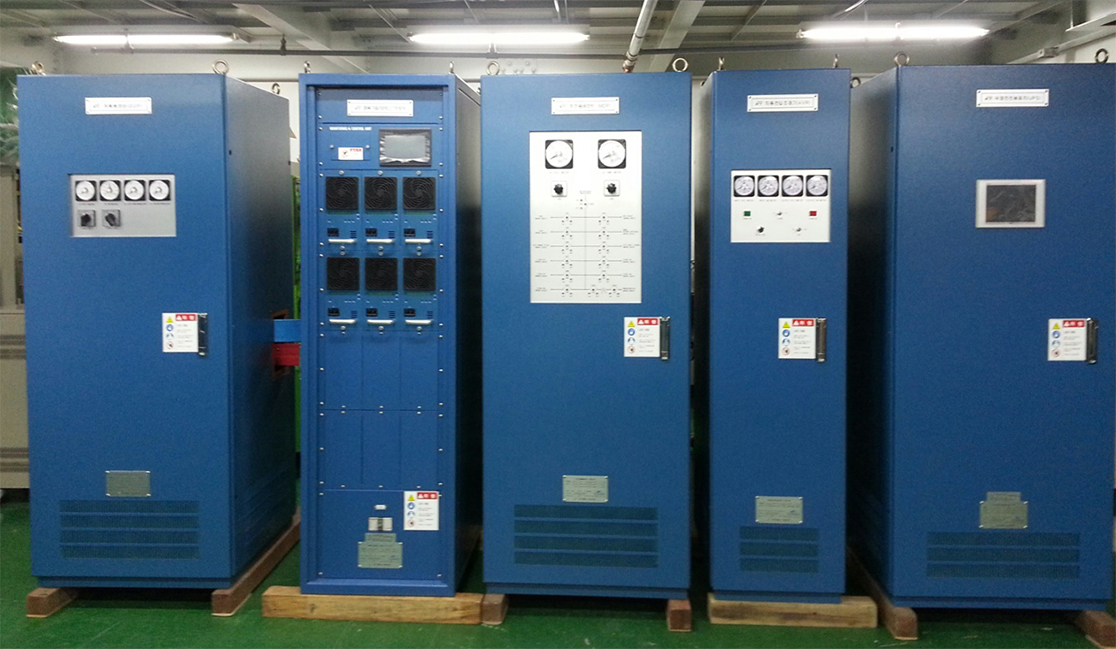

본 사의 시스템은 고속철도 신호 제어실에 전원을 공급하는 시스템에 최적화 되어있으며, 아래 사진과 같은 구조를 가지게 됩니다.
